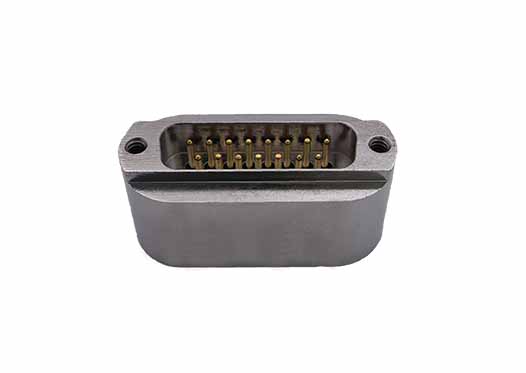

Sub-D真空饋通15針Feedthrough

具備15個引腳，引腳直徑1.0mm，鍍金NiFe材料，密封材料為玻璃陶瓷，最高電壓500VDC，最大電流5A。

立即咨詢立即咨詢

咨詢電話：15301310116

微信：15301310116Email：sales@madison-tech.com

產品詳情

Sub-D真空饋通15針Feedthrough是專為真空系統設計的信號傳輸組件。具備15個引腳，引腳直徑1.0mm，采用鍍金NiFe材料，密封材料為玻璃陶瓷，確保在-200℃~250℃溫度范圍及1E-10mbar超高真空下穩定運行。最高電壓500VDC，額定電流3A，最大電流5A。可選真空端PEEK接頭、屏蔽殼、插針及大氣端連接器等配件，并適配KAPM系列真空線纜，便于安裝與使用。

產品特征

超高真空。

電子行業標準Sub-D尺寸。

CF40法蘭上可焊接1個，CF63法蘭上可焊接3個。

可在大型法蘭上焊接多個饋通。

可選配兩端的連接器及線纜。

可根據需求定制法蘭和饋通。

產品參數

Sub-D真空饋通15針Feedthrough規格參數
引腳標準	DIN 41652，MIL-C-24308
引腳直徑 ?	1.0 mm
引腳材料	鍍金NiFe
密封材料	玻璃陶瓷
最高電壓	500V DC
額定電流	每針3A
電流	每針5A
溫度范圍	-200℃~250℃
極限真空	<1×10^-10 mbar
漏率	<1×10^-12 Pa·m³/s He

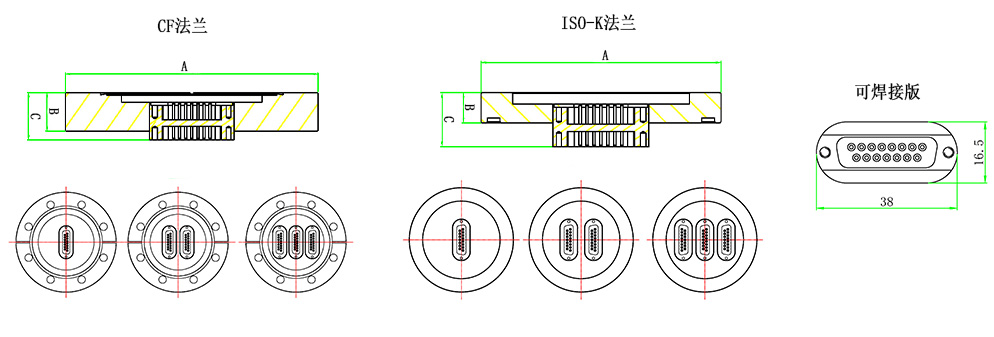

產品尺寸

Sub-D真空饋通15針Feedthrough極限數量
法蘭	CF40	CF63	CF100	KF40	KF50	ISO-K63	ISO-K100
數量	1	3	8	1*	2	3	8

Sub-D真空饋通15針Feedthrough+CF法蘭選型表
法蘭	饋通數量	A (mm)	B (mm)	C (mm)	型號
CF40	1	70	12.7	17	MT101-DB15-C40
CF63	1	114	17.5	21.4	MT101-DB15-C63
CF63	2				MT101-DB15-C63-2
CF63	3				MT101-DB15-C63-3

Sub-D真空饋通15針Feedthrough+KF / ISO-K法蘭選型表
法蘭	饋通數量	A (mm)	B (mm)	C (mm)	型號
KF50	1	75	5	17	MT101-DB15-K50
ISO-K63	3	130	12	21.5	MT101-DB15-ISOK63-3
備注：其他法蘭及饋通組合請咨詢客服

Sub-D真空饋通15針Feedthrough+焊接版選型表
饋通數量	型號
1	MT100-DB15-WV

Sub-D真空饋通15針Feedthrough相關配件
類型		描述	型號
真空端	①單獨PEEK接頭型號	DB15 PEEK 接頭	MT102-DB15FS-PK
	②插針型號	每包15個	MT104-DBPF-15
	③屏蔽殼型號	DB15屏蔽殼	MT103-DB15HS
	套裝型號【含足夠數量插針】	①+②	MT-DB15FS-PK-SET
	套裝型號【含足夠數量插針】	①+②+③	MT-DB15FS-PK-PACK
真空線纜	KAPM系列	多股單芯非屏蔽線	301-KAPM-035 301-KAPM-060
大氣端	套裝型號	包括接頭、母針、外殼	MT102-DB15FS-AIR
