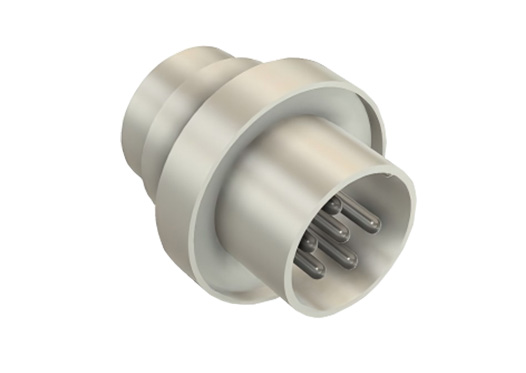

CM6型真空饋通

CM6緊湊型真空饋通引腳直徑1.5mm，引腳材料為可伐合金，密封材料為玻璃陶瓷，適用最高電壓為500VDC，額定電流為5A/針。

立即咨詢立即咨詢

咨詢電話：15301310116

微信：15301310116Email：sales@madison-tech.com

產品詳情

CM6緊湊型真空饋通，基于DIN連接器的外觀尺寸而設計，由于饋通尺寸較小，CF16法蘭可焊接數量為1，CF63法蘭最多可焊接數量為7，同時可根據需求定制法蘭饋通。該饋通引腳采用IEC60130-9標準，引腳直徑1.5mm，引腳材料為可伐合金，密封材料為玻璃陶瓷，適用最高電壓為500VDC，額定電流為5A/針，適用溫度范圍-200~220℃，極限真空<1E-10mbar。配件可選真空端連接器/插針/外殼、真空線纜及大氣端連接器。

產品特征

CM系列饋通是緊湊型饋通，基于DIN連接器的外觀尺寸設計。所有引腳數量的饋通外觀尺寸相同。

尺寸很小，CF16法蘭上可焊接1個，CF63法蘭上最多可焊接7個。

可在大型法蘭上焊接多個饋通。

可選配兩端的連接器及線纜。

可根據需求定制法蘭和饋通。

產品參數

CM6型真空饋通規格參數
引腳標準	IEC60130-9
引腳直徑 ?	1.5 mm
引腳材料	可伐合金
密封材料	玻璃陶瓷
最高電壓	500V DC
額定電流	每針5A
溫度范圍	-200℃~220℃
極限真空	<1×10^-10 mbar
漏率	<1×10^-12 Pa·m³/s He

產品尺寸

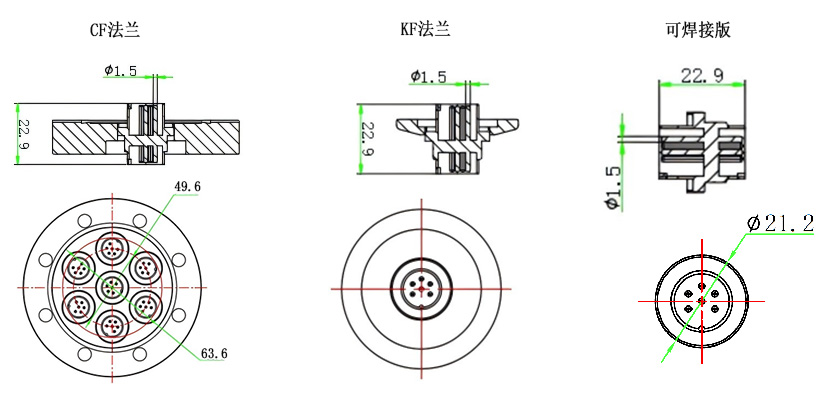

CM6型真空饋通尺寸

CM6型真空饋通+CF法蘭選型表
法蘭	饋通數量	型號
CF16	1	MT112-CM6-C16
CF40	1	MT112-CM6-C40
CF40	2	MT112-CM6-C40-2
CF63	3	MT112-CM6-C63-3
CF63	7	MT112-CM6-C63-7

CM6型真空饋通+KF法蘭選型表
法蘭	饋通數量	型號
KF16	1	MT112-CM6-K16
KF40	1	MT112-CM6-K40
備注：其他法蘭及饋通組合請咨詢客服

CM6型真空饋通+焊接版選型表
饋通數量	型號
1	MT112-CM6-WV

CM6型真空饋通相關配件
真空端連接器+插針	MT112-CON6-SET
真空端連接器+插針+外殼	MT112-CON6-SR
真空線纜	MT165-KAPM系列
直通型大氣端連接器	MT112-CON6-AIR
直角型大氣端連接器	MT112-CON6-AIR90
