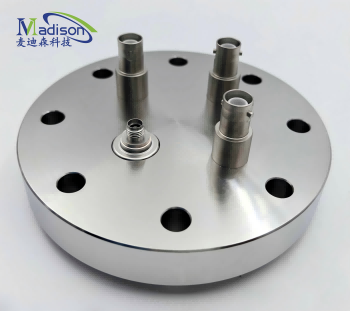

定制法蘭饋通  3*SHV+SMAD50，CF63法蘭上焊接3個SHV饋通和1個SMAD50饋通。SHV饋通為單端高壓同軸饋通，電壓為5KV DC，電流為5A；SMAD50饋通為雙端高頻同軸饋通，電壓為1000V DC，電流為3A，具有50Ω阻抗匹配，頻率可達6.5GHz AC。

應用場景

高壓和高頻同時需要的情況，如給MCP供電和傳輸信號。

【備注】

1.我司提供的SHV饋通還包含雙端、50Ω阻抗匹配版本。其中50Ω阻抗匹配版本可以承載更高的電壓（6KV），且50Ω阻抗匹配版本可選浮地屏蔽，以減少外部電磁干擾對系統的影響，提高信號傳輸?shù)馁|(zhì)量。我司還可提供其他可使用的高壓同軸饋通，如MHV（5KV）、SHV10（10KV）、SHV20（20KV）等。

2. 我司提供的SMA饋通還包含單端、雙端浮地屏蔽版本。我司還可提供兼容更高頻率的SMA饋通，如SMAD18G（18GHz）、SMAD27G（27GHz）、SMAD40G（40GHz）、SMAD65G （65GHz）。

3. 可提供配套的大氣端接頭和真空端接頭。

4. 法蘭可以根據需求定制，也可使用標準法蘭，根據需求在單個法蘭上布置多種混合饋通。

以上由北京麥迪森科技提供的定制法蘭饋通  3*SHV+SMAD50的產品介紹，如有其定制需求請聯系15301310116（微信同號）。
