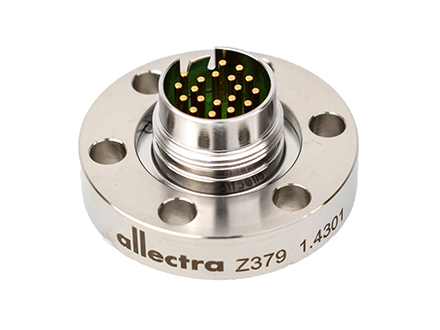

Allectra 圓微型真空饋通-CM Feedthrough，是指在有限空間內可提供大量信號傳輸路徑的真空饋通?；贒IN連接頭的尺寸，我司提供6針/12針/19針三種型號。可兼容的最小法蘭為CF16或KF25。其中6針版，專為通過大電流設計。

本站Allectra產品型號齊全，可根據需求提供產品定制服務，如本頁未找到您所需要的產品，請聯系我們15301310116（微信同號）。

大氣端接頭帶有金屬螺母的旋蓋，可以直接和CM饋通耦合在一起，既起到固定的作用，同時形成完整的屏蔽效果。

真空端接頭包括PEEK轉接頭和插針，可選配金屬屏蔽外殼套件。

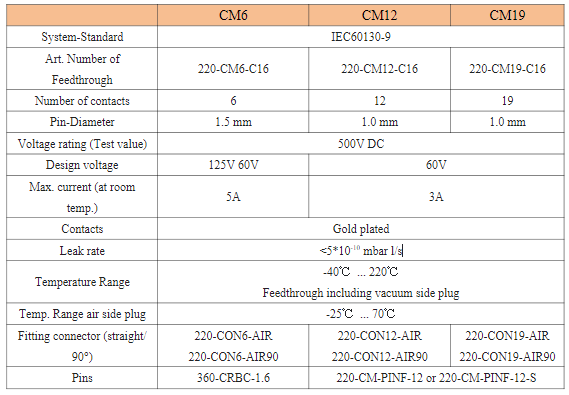

表1：CM Feedthrough的基本性能參數

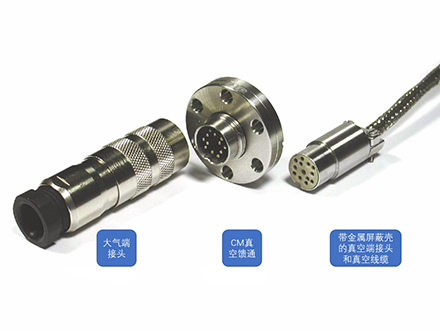

圖一：CM真空饋通全套配置（大氣端接頭、真空饋通、帶金屬屏蔽殼的真空端接頭和真空線纜）

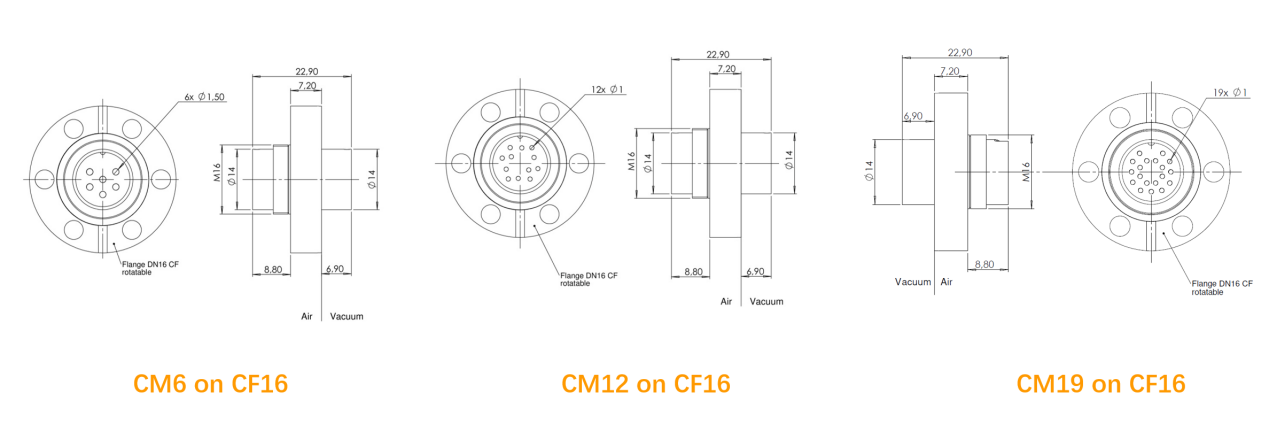

圖二：6針/12針/19針尺寸圖

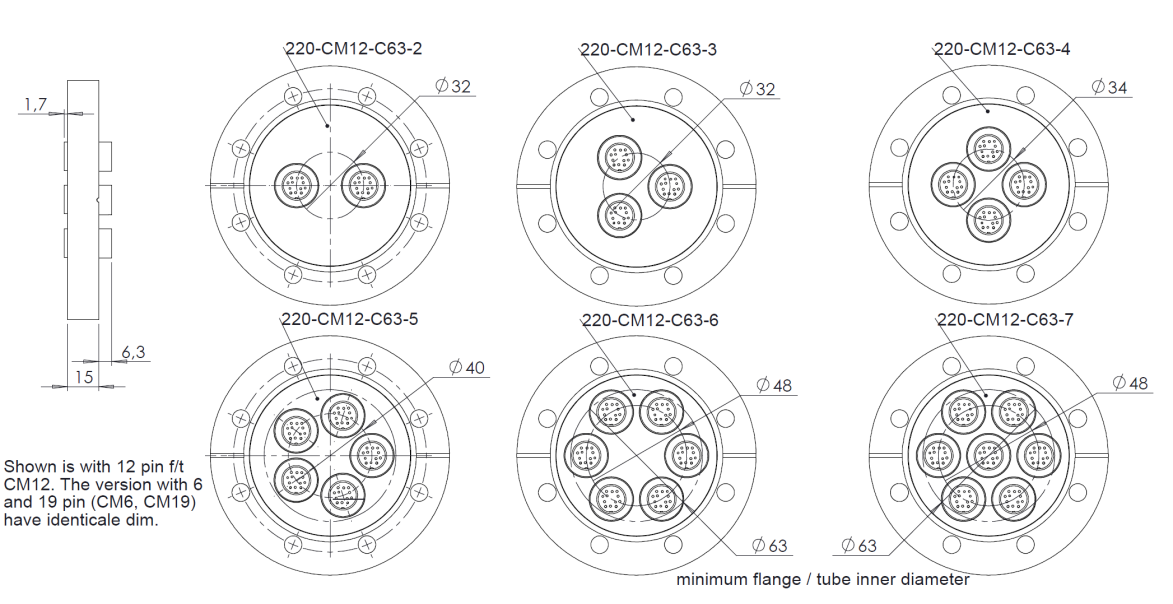

圖三：CMX-C63-X（CF63法蘭不同數量CM真空饋通布局圖）

其中，6針/12針/19針具有相同的外觀尺寸，只是內部插針的數量和密度有差別。圖三為CF63法蘭配置不同數量的CM真空饋通的布局圖，用戶可以根據實驗需要選取合適數量的饋通。

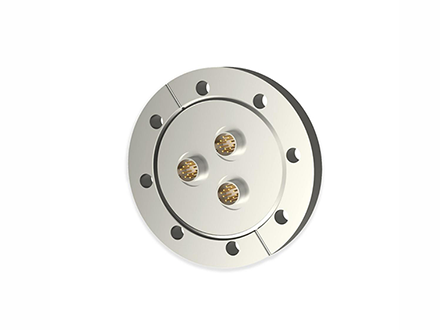

圖四：CF63法蘭（3個19針的CM真空饋通）
