C型饋通
引腳直徑1.0mm，采用鍍金NiFe材料，玻璃陶瓷材料密封 ，適用溫度范圍-200℃~250℃，極限真空<1E-10mbar。
產品詳情

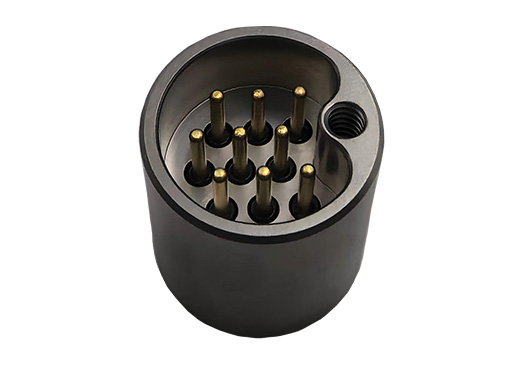

9C型真空饋通適用于超高真空環境中的信號傳輸，具有超小型設計，可通9路電信號，電極排布為“C”字型。可焊接于CF16、CF40等法蘭，其中CF16法蘭可焊接1個，CF40法蘭可焊接2個，更大的法蘭可焊接多個，支持定制法蘭和饋通組合。引腳直徑1.0mm，采用鍍金NiFe材料，玻璃陶瓷材料密封 ，適用溫度范圍-200℃~250℃，極限真空<1E-10mbar。可選配連接器插針、真空/大氣端接頭、真空線纜等配件。
產品特征
超小型饋通，可通9路電信號，電極排布為“C”字型。
CF16法蘭上可焊接1個，CF40法蘭上最多可焊接2個。
可在大型法蘭上焊接多個饋通。
可選配兩端的連接器及線纜。
可根據需求定制法蘭和饋通。
產品參數
9C型真空饋通規格參數 | |
引腳直徑 ? | 1.0 mm |
引腳材料 | 鍍金NiFe |
密封材料 | 玻璃陶瓷 |
最高電壓 | 500V DC |
額定電流 | 每針5A |
溫度范圍 | -200℃~250℃ |
極限真空 | <1×10-10 mbar |
漏率 | <1×10-12 Pa·m3/s He |

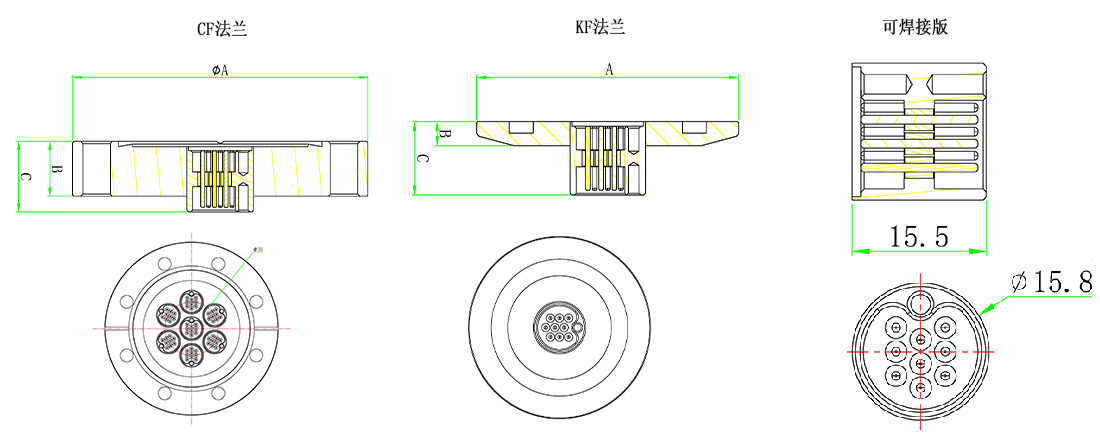

產品尺寸
9C型真空饋通+CF法蘭 | |||||
法蘭 | 饋通數量 | A (mm) | B (mm) | C (mm) | 型號 |
CF16 | 1 | 34 | 7.5 | 16.7 | MT101-9C-C16 |
CF40 | 1 | 70 | 12.7 | MT101-9C-C40 | |
CF40 | 2 | MT101-9C-C40-2 | |||
CF63 | 7 | 114 | 17.5 | 19.9 | MT101-9C-C63-7 |
9C型真空饋通+KF法蘭 | |||||
法蘭 | 饋通數量 | A (mm) | B (mm) | C (mm) | 型號 |
KF16 | 1 | 30 | 5 | 15.5 | MT101-9C-K16 |
KF40 | 1 | 55 | 5 | MT101-9C-K40 | |
備注：其他法蘭及饋通組合請咨詢客服 | |||||
9C型真空饋通+焊接版 | |
饋通數量 | 型號 |
1 | MT101-9C-WV |
9C真空饋通相關配件 | |
真空端母頭連接器插針 | MT104-DBPF-10【可單獨使用】 |
真空端母頭連接器及插針 | MT-9CFS-PK-SET |
真空端公頭連接器及插針 | MT-9CMS-PK-SET |
真空線纜 | MT165-KAPM系列 |
大氣端連接器及插針 | MT-9CFS-AIR |
