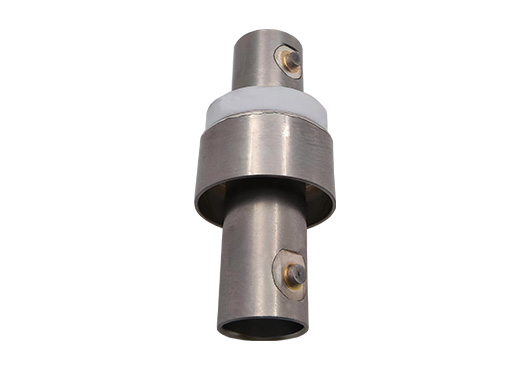

BNCF50 / BNCDF50同軸饋通

BNCF50單端/BNCDF50雙端同軸饋通，50Ω阻抗匹配，采用浮地屏蔽方式。電壓500VDC，電流3A，單端饋通適用最高頻率為100MHz，雙端饋通為4GHz。

立即咨詢立即咨詢

咨詢電話：15301310116

微信：15301310116Email：sales@madison-tech.com

產品詳情

BNCF50單端/BNCDF50雙端同軸饋通，同樣具有50Ω阻抗匹配，用于高頻信號傳輸，采用浮地屏蔽方式。CF16法蘭可兼容該饋通數量為1，CF40法蘭最多可兼容該饋通數量為3，可根據需求定制法蘭饋通，或選擇可焊接版饋通。單端饋通引腳直徑為2.4mm，雙端饋通采用BNC接頭。適用最高電壓為500VDC，最大電流為3A，單端饋通適用最高頻率為100MHz，雙端饋通為4GHz，溫度范圍-200~300℃，極限真空<1E-10mbar。相關配件可選饋通兩端的連接器及線纜。

產品特征

BNCF50是基于BNC饋通修改的產品，具有50Ω阻抗匹配，可用于高頻信號傳輸。

浮地屏蔽。

CF16法蘭上可焊接1個，CF40法蘭上最多可焊接3個。

單端/雙端BNC饋通。

可選配兩端的連接器及線纜。

可根據需求定制法蘭和饋通。

產品參數

BNCF/BNCDF同軸饋通規格參數
屏蔽類型	浮地屏蔽
阻抗匹配	50Ω
引腳直徑	單端：2.4 mm 雙端：BNC接頭
最高電壓	500V DC
最大電流	3A
最高頻率	單端：AC to 100 MHz 雙端：AC to 4 GHz
溫度范圍	-200℃~300℃
極限真空	<1×10^-10 mbar
漏率	<1×10^-12 Pa·m³/s He

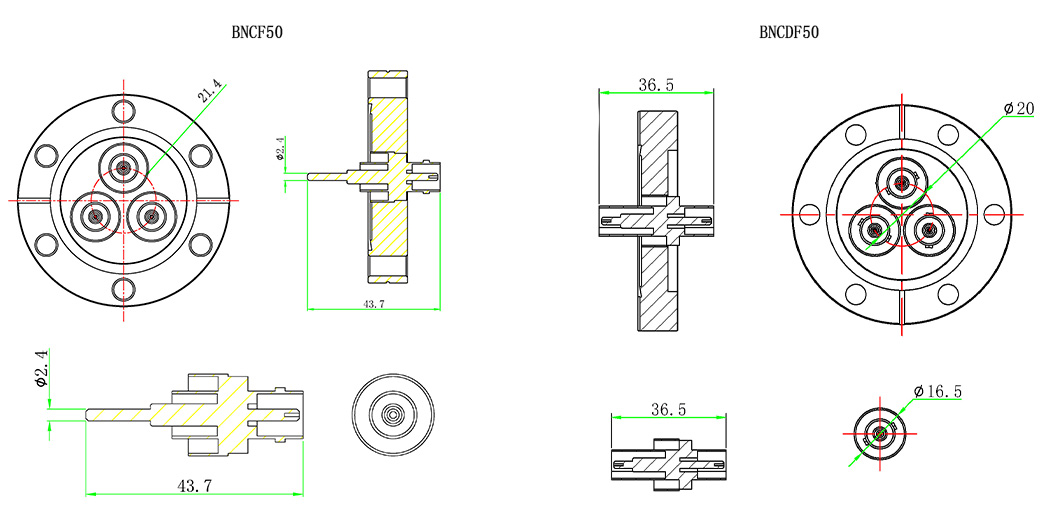

產品尺寸

BNCF50 / BNCDF50同軸饋通尺寸

BNCF50/BNCDF50+CF法蘭選型表
法蘭	饋通數量	單端BNCF50饋通型號	雙端BNCDF50饋通型號
CF16	1	MT140-BNCF50-C16	MT140-BNCDF50-C16
CF40	1	MT140-BNCF50-C40	MT140-BNCDF50-C40
CF40	2	MT140-BNCF50-C40-2	MT140-BNCDF50-C40-2
CF40	3	MT140-BNCF50-C40-3	MT140-BNCDF50-C40-3

BNCF50/BNCDF50+KF法蘭選型表
法蘭	饋通數量	單端BNCF50饋通型號	雙端BNCDF50饋通型號
KF16	1	MT140-BNCF50-K16	MT140-BNCDF50-K16
KF40	1	MT140-BNCF50-K40	MT140-BNCDF50-K40
KF40	2	MT140-BNCF50-K40-2	MT140-BNCDF50-K40-2
備注：其他法蘭及饋通組合請咨詢客服

BNCF50/BNCDF50+KF法蘭選型表
饋通數量	BNCF50饋通型號	BNCDF50饋通型號
1	MT140-BNCF50-WV	MT140-BNCDF50-WV

BNCF50/BNCDF50相關配件
	BNCF50同軸饋通相關配件	BNCDF50同軸饋通相關配件
真空端連接器	MT160-PPOC-2.4 MT160-CRFC-2.4 MT145-CON-SBNCF-VAC	MT145-CON-BNC-VAC
真空線纜	MT165-PTFE50同軸線，MT165-KAP50同軸線，MT165-KAPM系列
真空端連接器+線纜	MT145-SBNCF-FX-PTFE50-500-VAC等	MT145-BNC-MX-PTFE50-500-VAC等
大氣端連接器	MT145-CON-BNC-AIR
大氣端連接器+線纜	MT145-BNC-MX-500-AIR等
