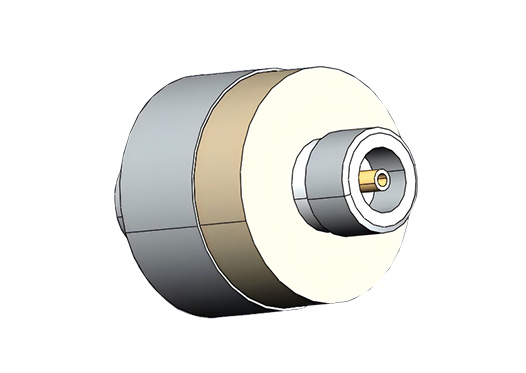

SMADF50同軸饋通

SMADF50同軸饋通采用螺紋連接，50Ω阻抗匹配，浮地屏蔽方式，電壓1000VDC，電流3A，最高頻率可達6.5GHz。

立即咨詢立即咨詢

咨詢電話：15301310116

微信：15301310116Email：sales@madison-tech.com

產品詳情

SMADF50同軸饋通采用螺紋連接，具有50Ω阻抗匹配，采用浮地屏蔽方式，雙端SMA接口。適用最高電壓1000VDC，最大電流為3A，最高頻率可達6.5GHz，溫度范圍-200~300℃，極限真空<1E-10mbar。CF16法蘭可兼容該饋通數量為1，CF40法蘭最多可兼容該饋通數量為3，可根據需求定制法蘭饋通，或選擇可焊接版饋通。相關配件可選真空端或大氣端的連接器及線纜。

產品特征

SMA饋通采用螺紋連接，具有50Ω阻抗匹配，最高頻率可達6.5GHz。

浮地屏蔽。

CF16法蘭上可焊接1個，CF40法蘭上最多可焊接3個。

可選配兩端的連接器及線纜。

可根據需求定制法蘭和饋通。

產品參數

SMADF50同軸饋通規格參數
屏蔽類型	浮地屏蔽
阻抗匹配	50Ω
導體直徑?	雙端SMA接口
最高電壓	1000V DC
最大電流	3A
頻率范圍	AC to 6.5 GHz
溫度范圍	-200℃~300℃
極限真空	<1×10^-10 mbar
漏率	<1×10^-12 Pa·m³/s He

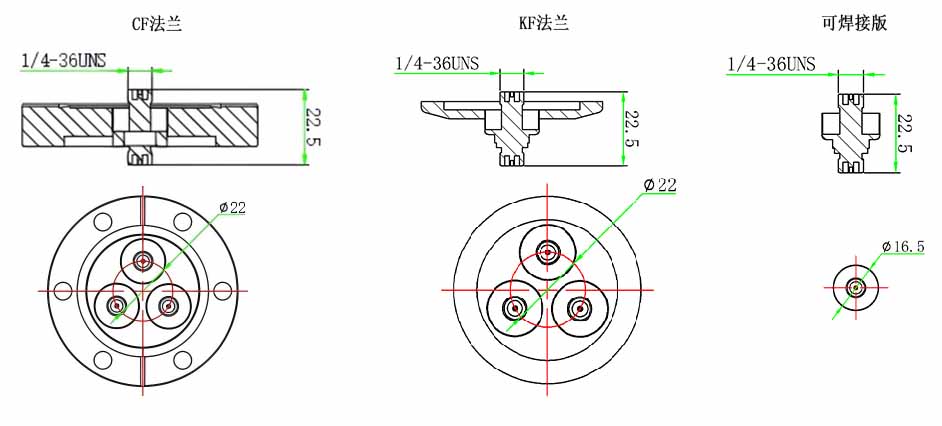

產品尺寸

SMADF50同軸饋通尺寸

SMADF50+CF法蘭選型表
法蘭	饋通數量	型號
CF16	1	MT140-SMADF50-C16
CF40	1	MT140-SMADF50-C40
CF40	2	MT140-SMADF50-C40-2
CF40	3	MT140-SMADF50-C40-3

SMADF50+KF法蘭選型表
法蘭	饋通數量	型號
KF16	1	MT140-SMADF50-K16
KF40	1	MT140-SMADF50-K40
KF40	2	MT140-SMADF50-K40-2
KF40	3	MT140-SMADF50-K40-3
備注：其他法蘭及饋通組合請咨詢客服

SMADF50+KF法蘭選型表
饋通數量	型號
1	MT140-SMADF50-WV

SMA同軸饋通相關配件
真空端連接器	MT145-CON-SMA-VAC
真空線纜	MT165-PTFE50同軸線，MT165-KAP50同軸線，MT165-KAPM系列
真空端連接器+線纜	MT145-SMA-MX-PTFE50-500-VAC等
大氣端連接器	MT145-CON-SMA-AIR
大氣端連接器+線纜	MT145-SMA-MX-500-AIR等
