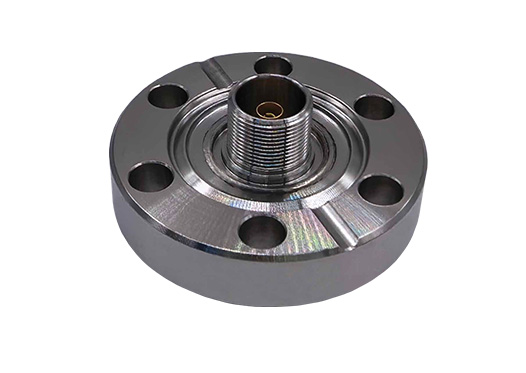

TRIAX同軸饋通

TRIAX三同軸饋通具有50Ω阻抗匹配，最高電壓500VDC，最大電流5A，溫度范圍-200~300℃，極限真空<1E-10mbar。

立即咨詢立即咨詢

咨詢電話：15301310116

微信：15301310116Email：sales@madison-tech.com

產品詳情

TRIAX三同軸饋通采用三同軸結構設計，具有50Ω阻抗匹配，能夠有效減少信號干擾，確保信號的完整性和精確性。采用雙端三同軸接頭，接地屏蔽，最高電壓500VDC，最大電流5A，溫度范圍-200~300℃，極限真空<1E-10mbar。饋通外殼采用低磁性不銹鋼材質，相對磁導率μ<1.1，針腳與屏蔽殼均采用外層鍍金。CF16法蘭可兼容饋通數量為1，CF40法蘭最多可兼容饋通數量為4，可根據需求定制法蘭饋通，或選擇可焊接版饋通。相關配件可選真空端或大氣端的連接器及線纜。

產品特征

TRIAX饋通采用三同軸結構設計，具有50Ω阻抗匹配，能夠有效減少信號干擾，確保信號的完整性和精確性。

CF16法蘭上可焊接1個，CF40法蘭上最多可焊接4個。

兩端連接器相同，可選配兩端的連接器及線纜。

可根據需求定制法蘭和饋通。

產品參數

TRIAX三同軸饋通規格參數
屏蔽類型	接地屏蔽
導體直徑?	雙端三同軸接頭
最高電壓	500V DC
最大電流	5A
溫度范圍	-200℃~300℃
極限真空	<1×10^-10 mbar
漏率	<1×10^-12 Pa·m³/s He
外殼	Low magnetic SS, μ < 1.1
Pin和屏蔽殼	外層鍍金

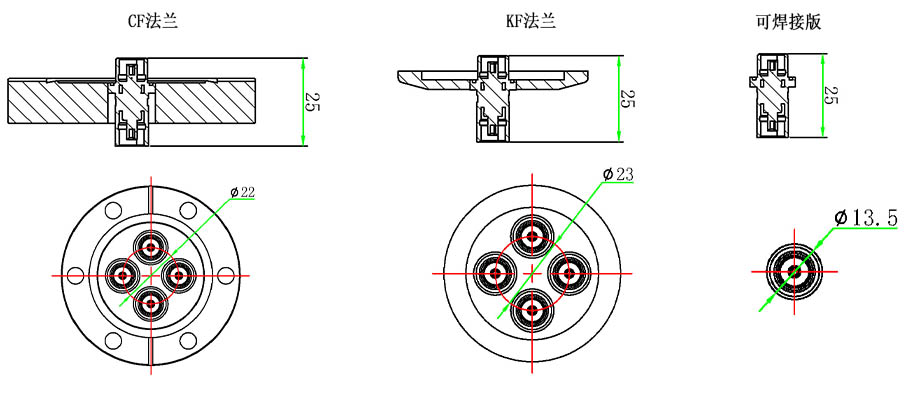

產品尺寸


TRIAX三同軸饋通+CF法蘭選型表
法蘭	饋通數量	型號
CF16	1	MT140-TRIAX-C16
CF40	1	MT140-TRIAX-C40
CF40	2	MT140-TRIAX-C40-2
CF40	3	MT140-TRIAX-C40-3
CF40	4	MT140-TRIAX-C40-4

TRIAX三同軸饋通+KF法蘭選型表
法蘭	饋通數量	型號
KF16	1	MT140-TRIAX-K16
KF40	1	MT140-TRIAX-K40
KF40	2	MT140-TRIAX-K40-2
KF40	3	MT140-TRIAX-K40-3
KF40	4	MT140-TRIAX-K40-4
備注：其他法蘭及饋通組合請咨詢客服

TRIAX三同軸饋通+焊接版選型表
饋通數量	型號
1	MT140-TRIAX-WV

TRIAX同軸饋通相關配件
連接器	MT145-CON-TRIAX-HQ
真空線纜	MT164-PEEK50-TRIAX-VAC for UHV (50 Ohm) MT164-PTFE-TRIAX-VAC
真空端連接器+線纜	MT145-TRIAX-MX-PK-500-VAC等
大氣端連接器+線纜	MT145-TRIAX-MX-500-AIR等
