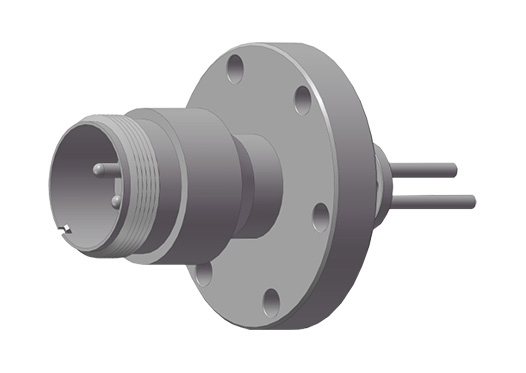

MS功率型真空饋通-導體直徑3.6mm

MS型功率真空饋通電極直徑為3.6mm，可選2針或4針，最高電壓為700VDC，鉬電極最大電流為40A/針，鎳電極最大電流為25A/針，溫度范圍-200~450℃，極限真空<1E-10mbar。

立即咨詢立即咨詢

咨詢電話：15301310116

微信：15301310116Email：sales@madison-tech.com

產品詳情

MS型功率真空饋通適用于儀器應用場景中所需求的高密度信號輸入，可兼容超高真空。電極直徑為3.6mm的MS饋通可選2針或4針，其饋通外形尺寸相同，兼容CF40法蘭。饋通材質為不銹鋼和陶瓷，電極材質可選鉬或鎳，最高電壓為700VDC，鉬電極最大電流為40A/針，鎳電極最大電流為25A/針，溫度范圍-200~450℃，極限真空<1E-10mbar。該饋通包含大氣端連接器，可選配真空端連接器及真空線纜。可根據需求定制法蘭和饋通數量。

產品特征

儀器應用中需求的高密度信號輸入。

超高真空兼容材質。

2-4針：2/4。

CF40法蘭。

包含大氣端連接器，可選配真空端連接器。

可根據需求定制法蘭和饋通數量。

產品參數

MS-SCOKETS--3.6mm饋通規格參數
材質	不銹鋼、陶瓷
導體材質	鉬(Mo)，鎳(Ni)
導體直徑?	3.6 mm
最高電壓	700V DC
最大電流	Mo:40A max per pin Ni:25A max per pin
溫度范圍	-200℃~450℃
極限真空	<1×10^-10 mbar
漏率	<1×10^-12 Pa·m³/s He

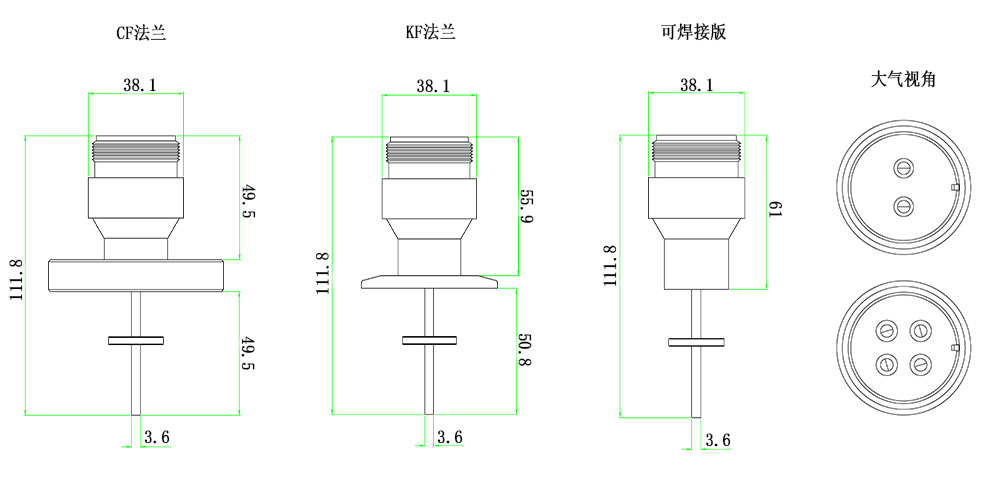

產品尺寸

MS功率型真空饋通尺寸

MS-SCOKETS-3.6mm饋通+CF法蘭【鉬(Mo)導體】選型表
針數	法蘭	導體材質	電流	型號
2	CF40	鉬(Mo)	40A	MT152-MS36MO700-2-C40
4	CF40	鉬(Mo)	40A	MT152-MS36MO700-4-C40
2	KF40	鉬(Mo)	40A	MT152-MS36MO700-2-K40
4	KF40	鉬(Mo)	40A	MT152-MS36MO700-4-K40
備注：其他法蘭及饋通組合請咨詢客服

MS-SCOKETS-3.6mm饋通+CF法蘭【鎳(Ni)導體】選型表
針數	法蘭	導體材質	電流	型號
2	CF40	鎳(Ni)	25A	MT152-MS36NI700-2-C40
4	CF40	鎳(Ni)	25A	MT152-MS36NI700-4-C40
2	KF40	鎳(Ni)	25A	MT152-MS36NI700-2-K40
4	KF40	鎳(Ni)	25A	MT152-MS36NI700-4-K40

MS-SCOKETS-3.6mm饋通+可焊接版選型表
針數	導體材質	電流	型號
4	鎳(Ni)	25A	MT152-MS36NI700-4-WV
2	鉬(Mo)	40A	MT152-MS36MO700-2-WV
4	鉬(Mo)	40A	MT152-MS36MO700-4-WV

MS-SCOKETS-3.6mm饋通相關配件
大氣端連接器	MT152-CON-MS36-2/4-AIR系列
真空端連接器	MT160-PISC-2.4
真空端連接器	MT160-PPOC-2.4
真空線纜	MT165-KAPM系列
