Power Plug 50KV高壓饋通
Power Plug-50KV高壓饋通電極直徑為1.6mm，最高電壓為50KV，最大電流為10A，溫度范圍-200~450℃。
產品詳情
Power Plug-50KV高壓饋通適用于儀器應用場景中所需要的高壓、低功率輸入信號，可兼容超高真空。饋通材質為不銹鋼和陶瓷，電極材質為不銹鋼，電極直徑為1.6mm，最高電壓為50KV，最大電流為10A，溫度范圍-200~450℃，極限真空<1E-10mbar。推薦法蘭尺寸為CF40，可根據需求定制法蘭和饋通組合，或選擇可焊接版饋通。提供配套的大氣端連接器，可選配真空端連接器及真空線纜。
產品特征
儀器應用：高壓，低功率的輸入。
超高真空兼容材質。
單針提供大氣端連接器，可選配真空端連接器。
可根據需求定制法蘭和饋通數量。
產品參數
Power plug-50KV高壓饋通規格參數 | |
材質 | 不銹鋼、陶瓷 |
導體材質 | 不銹鋼(SS) |
導體直徑? | 1.6 mm |
最高電壓 | 50KV DC |
最大電流 | 10 A |
溫度范圍 | -100℃~450℃ |
極限真空 | <1×10-10 mbar |
漏率 | <1×10-12 Pa·m3/s He |

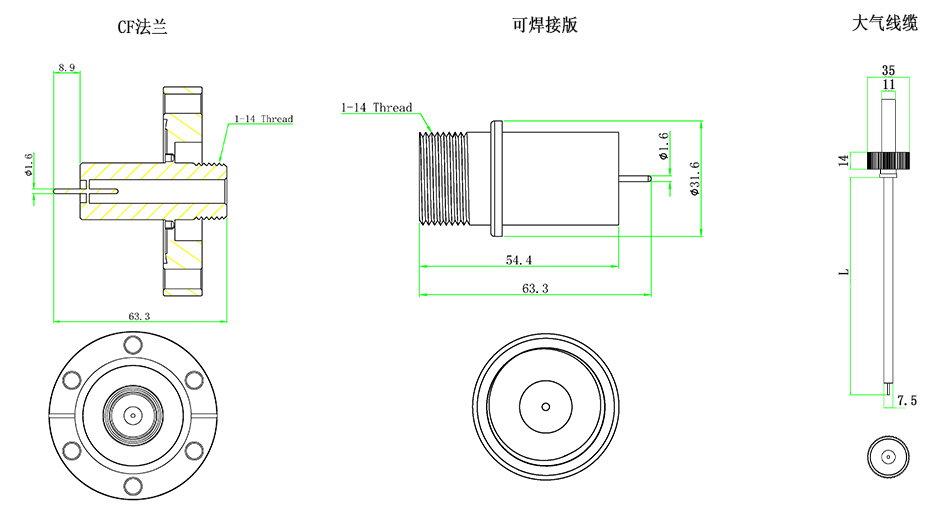

產品尺寸
Power plug-50KV高壓饋通+CF法蘭選型表 | ||
針數 | 法蘭 | 型號 |
1 | CF35/40 | MT153-P16SS50K-C40 |
Power plug-50KV高壓饋通+KF法蘭選型表 | ||
針數 | 法蘭 | 型號 |
1 | KF40 | MT153-P16SS50K-K40 |
1 | KF50 | MT153-P16SS50K-K50 |
備注：其他法蘭及饋通組合請咨詢客服 | ||
Power plug-50KV高壓饋通+焊接版選型表 | |
針數 | 型號 |
1 | MT153-P16SS50K-WV |

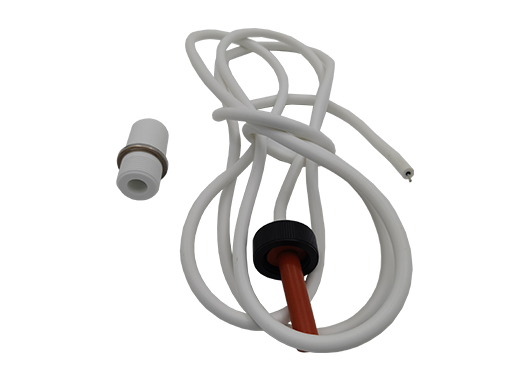

Power plug-50KV饋通相關配件 | |
大氣端線纜 | MT153-CAB-50K，默認長度為2.4m |
真空端連接器 | MT160-PCRC-1.6 |
真空線纜 | MT165-KAPM系列 |
