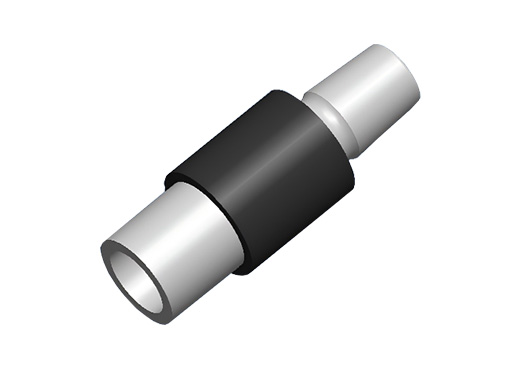

微型HV高壓饋通
Mini HV微型高壓饋通，電極直徑為0.97mm，最高電壓為15KV，最大電流為7.5A，溫度范圍-200~450℃，極限真空<1E-10mbar。
產品詳情
Mini HV微型高壓饋通尺寸較小，電極直徑為0.97mm，適用于儀器應用場景中所需要的高壓、低功率輸入信號，可兼容超高真空。饋通材質為不銹鋼和陶瓷，電極材質為鉬，最高電壓為15KV，最大電流為7.5A，溫度范圍-200~450℃，極限真空<1E-10mbar。CF16法蘭可兼容單針饋通，CF40最多可兼容4針，可根據需求定制法蘭和饋通組合，或選擇可焊接版饋通。提供配套的大氣端連接器，可選配真空端連接器及真空線纜。
產品特征
儀器應用：高壓，低功率的輸入。
尺寸小。
超高真空兼容材質。
單針提供大氣端連接器，可選配真空端連接器。
可根據需求定制法蘭和饋通數量。
產品參數
Mini HV高壓饋通規格參數 | |
材質 | 不銹鋼、陶瓷 |
導體材質 | 鉬(Mo) |
導體直徑? | 0.97 mm |
最高電壓 | 15KV DC |
最大電流 | 7.5 A |
溫度范圍 | -200℃~450℃ |
極限真空 | <1×10-10 mbar |
漏率 | <1×10-12 Pa·m3/s He |
產品參數

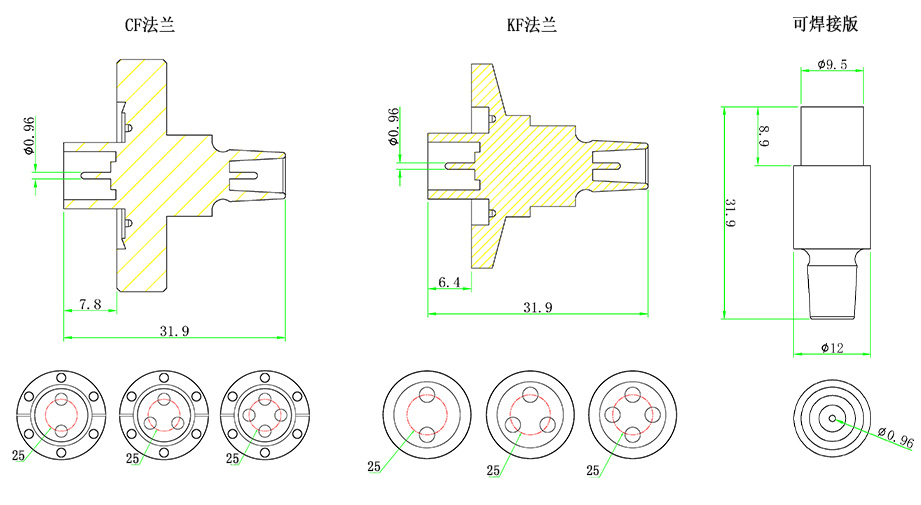

Mini HV高壓饋通+CF法蘭選型表 | ||
針數 | 法蘭 | 型號 |
1 | CF16 | MT153-P097MHV15K-C16 |
1 | CF40 | MT153-P097MHV15K-C40 |
2 | CF40 | MT153-P097MHV15K-C40-2 |
3 | CF40 | MT153-P097MHV15K-C40-3 |
4 | CF40 | MT153-P097MHV15K-C40-4 |
Mini HV高壓饋通+KF法蘭選型表 | ||
針數 | 法蘭 | 型號 |
1 | KF16 | MT153-P097MHV15K-K16 |
1 | KF40 | MT153-P097MHV15K-K40 |
2 | KF40 | MT153-P097MHV15K-K40-2 |
3 | KF40 | MT153-P097MHV15K-K40-3 |
4 | KF40 | MT153-P097MHV15K-K40-4 |
備注：其他法蘭及饋通組合請咨詢客服 | ||
Mini HV高壓饋通+焊接版選型表 | |
針數 | 型號 |
1 | MT153-P097MHV15K-WV |
Mini HV饋通相關配件 | |
大氣端線纜 | MT153-CAB-P097-AIR |
真空端連接母針 | MT104-DBPF |
真空線纜 | MT165-KAPM系列 |
