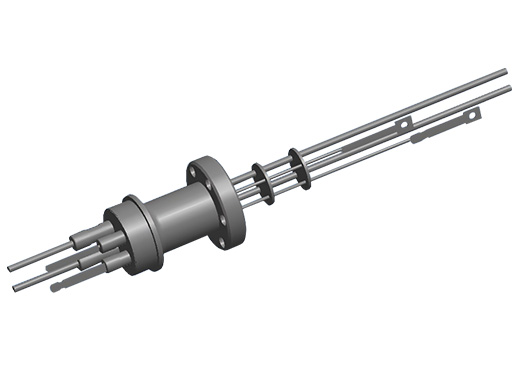

組合型真空饋通(K型熱電偶+功率饋通)

K型熱電偶饋通與功率饋通的組合型饋通，提供1個K型熱偶對和2針功率電極?？蛇xCF法蘭、KF法蘭與可焊接版。

立即咨詢立即咨詢

咨詢電話：15301310116

微信：15301310116Email：sales@madison-tech.com

產品詳情

包含K型熱電偶饋通與功率饋通的組合型饋通，提供1個K型熱偶對和2針功率電極。K型熱電偶饋通電壓為mV量級，電流為mA量級，熱電偶絕緣體材質為氧化陶瓷，電極為K型熱偶對材質。功率饋通電極材質可選鎳或銅，直徑可選1.3mm或2.4mm，分別對應不同的最大電流。該組合饋通推薦使用法蘭CF16，或選擇焊接版組合饋通，可咨詢定制其他法蘭及熱偶饋通與功率饋通的不同組合。熱偶饋通含大氣端連接器，可選配熱電偶饋通真空端相關配件及功率饋通相關配件。

產品特征

組合K型熱偶和電流輸入加熱，混合型饋通。

熱電偶饋通的引腳由相應的熱電偶對材料制成。

提供1熱電偶對+2針功率電極。

包含熱偶饋通大氣端連接器。

熱偶饋通真空端相關配件及功率饋通相關配件可選配。

多對熱偶和不同直徑功率電極可以定制。

產品參數

組合型真空饋通(K型熱電偶+功率饋通)規格參數
電壓	mV量級
電流	mA量級
絕緣體材質	氧化陶瓷
電極材質	K型
溫度范圍	-100℃~450℃
極限真空	1×10^-10 mbar
漏率	<1×10^-12 Pa·m³/s He

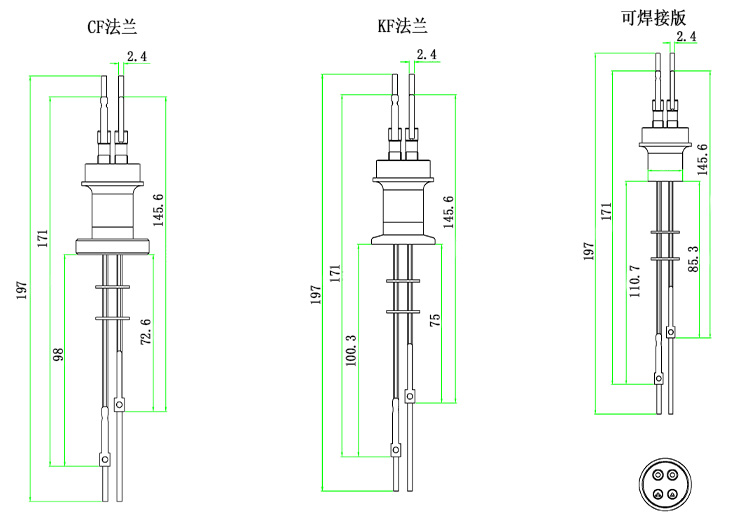

產品尺寸

K型熱電偶+功率饋通

組合型真空饋通(K型熱電偶+功率饋通)+CF法蘭選型表
法蘭	熱電偶類型	熱電偶對數量	功率電極數量	直徑	材質	電流(A)	組合型K型熱電偶型號
CF16	K	1	2	1.3	鎳	5	MT156-TCK-05N2-C16
CF16	K	1	2	1.3	銅	15	MT156-TCK-15C2-C16
CF16	K	1	2	2.4	鎳	15	MT156-TCK-15N2-C16
CF16	K	1	2	2.4	銅	30	MT156-TCK-30C2-C16

組合型真空饋通(K型熱電偶+功率饋通)+KF法蘭選型表
法蘭	熱電偶類型	熱電偶對數量	功率電極數量	直徑	材質	電流(A)	組合型K型熱電偶型號
KF16	K	1	2	1.3	鎳	5	MT156-TCK-05N2-K16
KF16	K	1	2	1.3	銅	15	MT156-TCK-15C2-K16
KF16	K	1	2	2.4	鎳	15	MT156-TCK-15N2-K16
KF16	K	1	2	2.4	銅	30	MT156-TCK-30C2-K16
備注：其他法蘭及熱偶、功率饋通的組合請咨詢客服

功率+K型熱電偶組合型饋通相關配件
1.3mm功率饋通連接器	MT160-PPOC-1.3 MT160-CRFC-1.3 MT160-PCRC-1.3
2.4mm功率饋通連接器	MT160-PPOC-2.4 MT160-CRFC-2.4
功率饋通真空線纜	MT165-KAPM系列
K型熱電偶真空線纜	MT165-KAP-TCK系列
