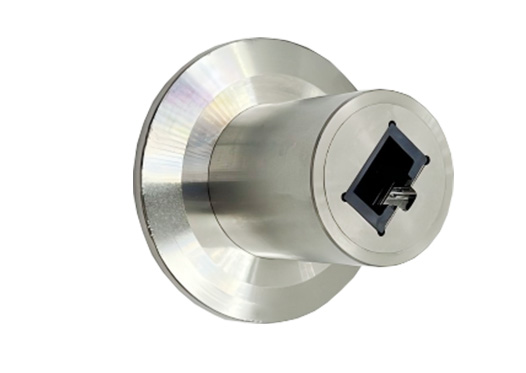

RJ45E數據傳輸饋通

RJ45E數據傳輸饋通，兼容超高真空環境<1E-9mbar，工作溫度-20~110℃。饋通外殼材料為不銹鋼304L，內部絕緣材料為玻璃陶瓷，密封材料為真空環氧樹脂，符合低放氣率，均為非磁性材料。饋通真空端和大氣端接頭均為標準8芯RJ45母頭。該饋通可兼容最小法蘭CF40。

立即咨詢立即咨詢

咨詢電話：15301310116

微信：15301310116Email：sales@madison-tech.com

產品詳情

RJ45E數據傳輸饋通用于提供高可靠性的真空環境數據傳輸方案，適配標準RJ45連接器，兼容超高真空環境<1E-9mbar，具有可焊性，耐高溫，工作溫度-20~110℃。饋通外殼材料為不銹鋼304L，內部絕緣材料為玻璃陶瓷，RJ45接口使用30%玻纖增強的阻燃PBT塑料（阻燃等級UL94-V0），內部接觸材料為銅合金，RJ45接口為鍍金磷青銅，密封材料為真空環氧樹脂，符合低放氣率，均為非磁性材料。饋通真空端和大氣端接頭均為標準8芯RJ45母頭。該饋通可兼容最小法蘭CF40，可提供焊接版，可選配真空線纜。

產品特征

可焊性。

適用于高真空環境，耐高溫。

真空環氧樹脂密封，密封材料符合低放氣率。

非磁性材料。

與標準RJ45連接器兼容。

最小兼容法蘭：CF35/40，KF25。

產品參數

RJ45E數據傳輸饋通規格參數
外殼材料	不銹鋼304L
絕緣材料	內部：玻璃陶瓷 RJ45接口：30%玻璃填充PBT（UL94-V0）
接觸材料	內部：銅合金 RJ45接口：鍍金磷青銅
密封材料	真空環氧樹脂
真空漏率	<1×10^-12 Pa·m³/s He
極限真空	<1*10^-9 mbar
工作溫度	-20℃~110℃
接頭類型	真空-大氣側均為母頭 RJ45(8P8C)

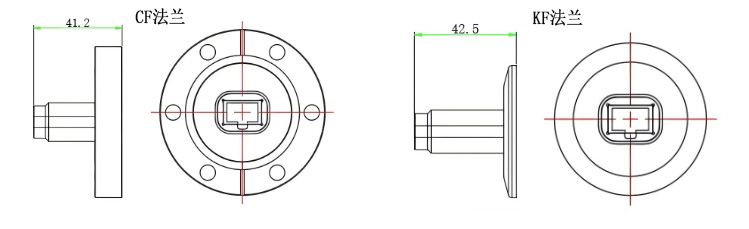

產品尺寸

RJ45E數據傳輸饋通+CF法蘭選型表
法蘭	饋通數量	型號
CF40	1	MT175-RJ45E-FF-C40

RJ45E同軸饋通+KF法蘭選型表
法蘭	饋通數量	型號
KF25	1	MT175-RJ45E-FF-K25
KF40	1	MT175-RJ45E-FF-K40

RJ45E數據傳輸饋通+焊接版選型表
法蘭	饋通數量	型號
/	1	MT175-RJ45E-FF-WV

真空線纜選型表
線纜兩端連接器數量	線纜長度	型號
1	500 mm	MT174-CAB-RJ45-MX-500
2	500 mm	MT174-CAB-RJ45-MM-500
備注：線纜長度可定制。
