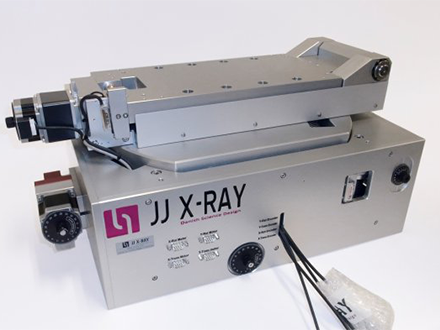

JJ X-Ray 5軸對準位移臺 5 AXIS ALIGNMENT STAGE使其成為光學系統對準的理想選擇，例如復合折射透鏡 (CRL) 系統（參見圖片庫）。5軸是指自由度，即俯仰角、偏航角、X、Y和Z軸（光路）。

該平臺具有三 (3)個子平臺，即底部（Z 軸）、中間（X 軸、Y 軸和偏航）和頂部（俯仰）。這些子平臺通常組裝成一個集合，但它們是獨立的子平臺，可以根據客戶的要求分開。

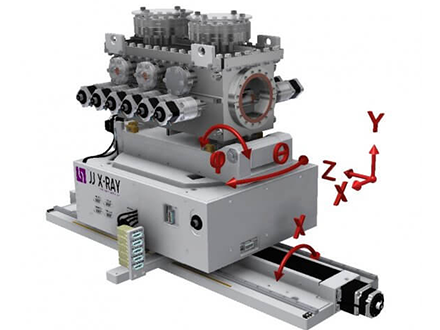

Z 軸位于舞臺的底部。它的行程范圍，適合沿光束方向調整儀器的位置。X 軸、Y 軸和偏航位于 Z 軸平臺的頂部。頂層是俯仰對齊平臺，直接安裝在沿 X 軸、Y 軸和偏航移動的板上。

設計特點：

俯仰角、偏航角、X、Y 和 Z 軸

負載高達 300 公斤

自定義安裝選項

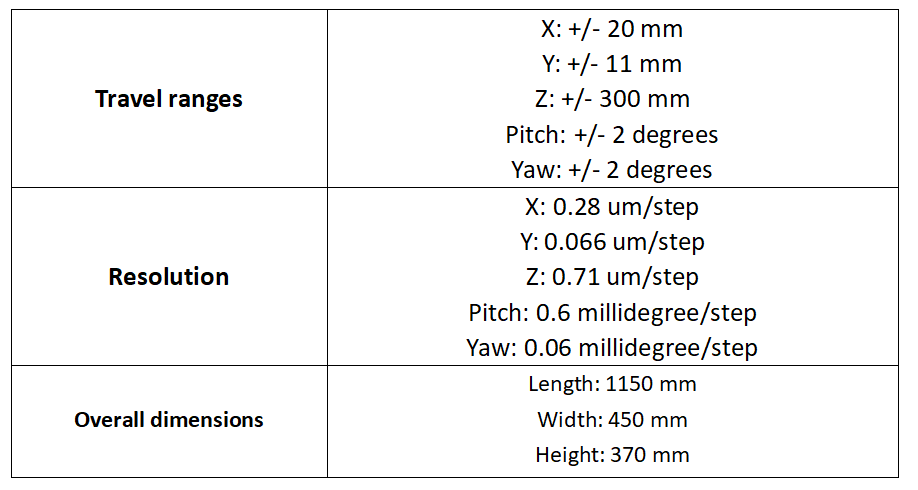

技術參數

以上就是北京麥迪森科技有限公司提供的JJ X-Ray產品介紹，如想了解更多JJ X-Ray信息及價格，請咨詢客服15301310116（微信同號）。
