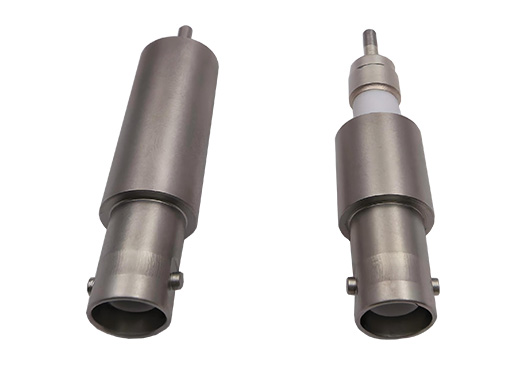

SHV / SHVD / SHVE同軸饋通

SHV系列同軸饋通，額定電壓5KV，接地屏蔽方式，導體直徑2.4mm，最大電流5A，溫度范圍-200~450℃，

立即咨詢立即咨詢

咨詢電話：15301310116

微信：15301310116Email：sales@madison-tech.com

產品詳情

SHV系列同軸饋通允許在大氣端提供更安全的高壓連接，額定電壓5KV，采用接地屏蔽方式，阻抗匹配不固定，可選SHV單端饋通、SHVD雙端饋通或者陶瓷端面外露的SHVE單端饋通。導體直徑2.4mm，最大電流5A，溫度范圍-200~450℃，極限真空<1E-10mbar。CF16法蘭可兼容該饋通數量為1，CF40法蘭最多可兼容單端饋通的數量為4，可根據需求定制法蘭饋通，或選擇可焊接版饋通。相關配件可選真空端或大氣端的連接器及線纜。

產品特征

SHV饋通在大氣側提供更安全的高壓連接，額定電壓為5KV。

CF16法蘭上可焊接1個，CF40法蘭上最多可焊接4個。

可選配兩端的連接器及線纜。

可根據需求定制法蘭和饋通。

產品參數

SHV/SHVE/SHVD規格參數
屏蔽類型	接地屏蔽
阻抗匹配	不固定
導體直徑?	SHV：2.4 mm SHVE：2.4 mm SHVD：SHV真空端接頭
最高電壓	5KV DC
最大電流	5A
溫度范圍	-200℃~450℃
極限真空	<1×10^-10 mbar
漏率	<1×10^-12 Pa·m³/s He

產品尺寸

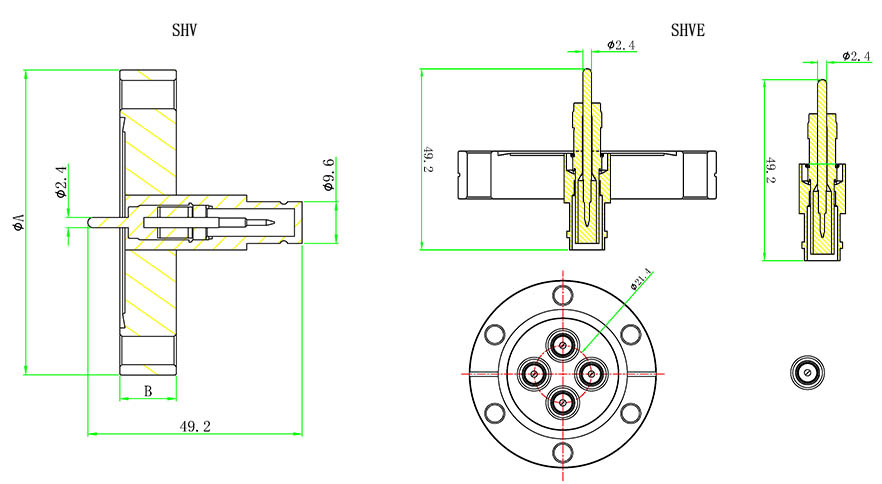

SHV / SHVD / SHVE同軸饋通尺寸

SHV/SHVE/SHVD同軸饋通+CF法蘭選型表
法蘭	饋通數量	SHV型號	SHVE型號	雙端SHVD型號
CF16	1	MT140-SHV-C16	MT140-SHVE-C16	MT140-SHVD-C16
CF40	1	MT140-SHV-C40	MT140-SHVE-C40	MT140-SHVD-C40
CF40	2	MT140-SHV-C40-2	MT140-SHVE-C40-2	MT140-SHVD-C40-2
CF40	3	MT140-SHV-C40-3	MT140-SHVE-C40-3	/
CF40	4	MT140-SHV-C40-4	MT140-SHVE-C40-4	/

SHV/SHVE/SHVD同軸饋通+KF法蘭選型表
法蘭	饋通數量	SHV型號	SHVE型號	雙端SHVD型號
KF16	1	MT140-SHV-K16	MT140-SHVE-K16	MT140-SHVD-K16
KF40	1	MT140-SHV-K40	MT140-SHVE-K40	MT140-SHVD-K40
KF40	2	MT140-SHV-K40-2	MT140-SHVE-K40-2	MT140-SHVD-K40-2
KF40	3	MT140-SHV-K40-3	MT140-SHVE-K40-3	/
KF40	4	MT140-SHV-K40-4	MT140-SHVE-K40-4	/
備注：其他法蘭及饋通組合請咨詢客服

SHV/SHVE/SHVD同軸饋通+焊接版選型表
饋通數量	SHV型號	SHVE型號	雙端SHVD型號
1	MT140-SHV-WV	MT140-SHVE-WV	MT140-SHVD-WV

SHV/SHVE/SHVD同軸饋通相關配件
	SHV同軸饋通相關配件	SHVE同軸饋通相關配件	雙端SHVD相關配件
真空端連接器	MT160-PPOC-2.4 MT160-CRFC-2.4 MT145-CON-SSHV-VAC	MT160-PPOC-2.4 MT160-CRFC-2.4 MT145-CON-SSHVE-VAC	MT145-CON-SHV-VAC
真空線纜	MT165-PTFE50同軸線，MT165-KAP50同軸線，MT165-KAPM系列
真空端連接器+線纜	MT145-SSHV-FX-PTFE50-500-VAC等	MT145-SSHVE-FX-PTFE50-500-VAC等	MT145-SHV-FX-PTFE50-500-VAC等
大氣端連接器	MT145-CON-SHV-AIR
大氣端連接器+線纜	MT145-SHV-FX-500-AIR等
