SHV50 / SHVD50 / SHVDF50同軸饋通

特殊型SHV饋通，可選采用接地屏蔽的SHV50單端饋通和SHVD50雙端饋通或采用浮地屏蔽的SHVDF50雙端饋通。其中單端饋通的導體直徑為1.65mm，最高頻率100MHz，最高電壓5KV，最大電流5A。

立即咨詢立即咨詢

咨詢電話：15301310116

微信：15301310116Email：sales@madison-tech.com

產品詳情

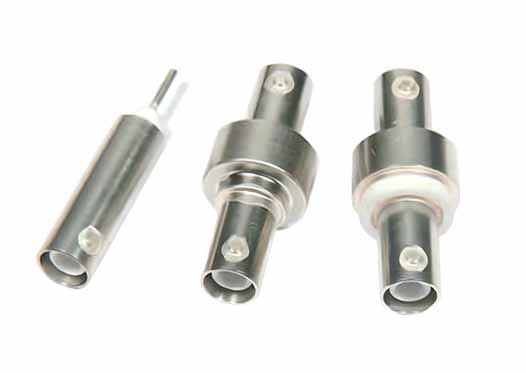

具有50Ω阻抗匹配的特殊型SHV饋通，可選采用接地屏蔽的SHV50單端饋通和SHVD50雙端饋通或采用浮地屏蔽的SHVDF50雙端饋通。其中單端饋通的導體直徑為1.65mm，雙端饋通采用SHV真空端接口。最高頻率100MHz，最高電壓5KV，最大電流5A，溫度范圍-200~300℃，極限真空<1E-10mbar。CF16法蘭可兼容該饋通數量為1，CF40法蘭最多可兼容單端饋通的數量為4，可根據需求定制法蘭饋通，或選擇可焊接版饋通。相關配件可選真空端或大氣端的連接器及線纜。

產品特征

特殊的SHV饋通，阻抗為50Ω。

提供單端和雙端的選擇。

有接地屏蔽和浮地屏蔽可選。

可選配兩端的連接器及線纜。

可根據需求定制法蘭和饋通。

產品參數

SHV50/SHVD50/SHVDF50同軸饋通規格參數
屏蔽類型	SHV50：接地屏蔽 SHVD50：接地屏蔽 SHVDF50：浮地屏蔽
阻抗匹配	50Ω
頻率范圍	AC to 100MHz
導體直徑?	SHV50：1.65mm SHVD50：SHV真空端接頭 SHVDF50：SHV真空端接頭
最高電壓	6KV DC
最大電流	5A
溫度范圍	-200℃~300℃
極限真空	<1×10^-10 mbar
漏率	<1×10^-12 Pa·m³/s He

產品尺寸

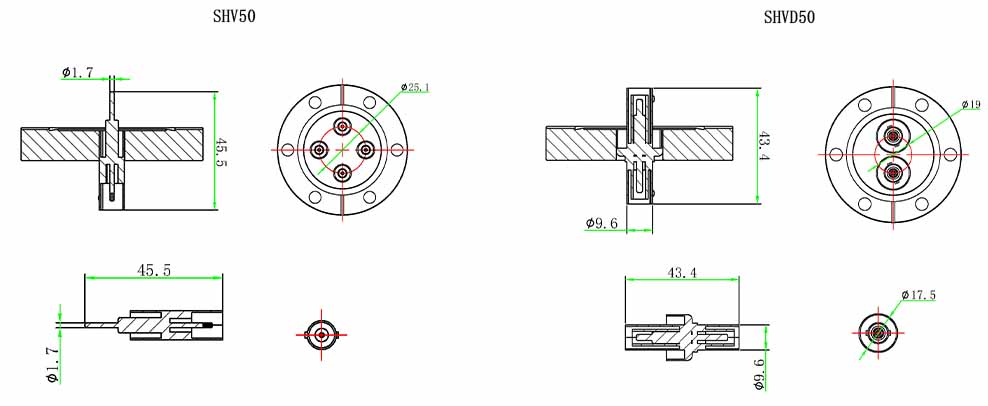

SHV50 / SHVD50 / SHVDF50同軸饋通尺寸

SHV50 /SHVD50 / SHVDF50同軸饋通+CF法蘭選型表
法蘭	饋通數量	SHV50型號	SHVD50型號	SHVDF50型號
CF16	1	MT140-SHV50-C16	MT140-SHVD50-C16	MT140-SHVDF50-C16
CF40	1	MT140-SHV50-C40	MT140-SHVD50-C40	MT140-SHVDF50-C40
CF40	2	MT140-SHV50-C40-2	MT140-SHVD50-C40-2	MT140-SHVDF50-C40-2
CF40	3	MT140-SHV50-C40-3	MT140-SHVD50-C40-3	MT140-SHVDF50-C40-3
CF40	4	MT140-SHV50-C40-4	/	/

SHV50 /SHVD50 / SHVDF50同軸饋通+KF法蘭選型表
法蘭	饋通數量	SHV50型號	SHVD50型號	SHVDF50型號
KF16	1	MT140-SHV50-K16	MT140-SHVD50-K16	MT140-SHVDF50-K16
KF40	1	MT140-SHV50-K40	MT140-SHVD50-K40	MT140-SHVDF50-K40
KF40	2	MT140-SHV50-K40-2	MT140-SHVD50-K40-2	MT140-SHVDF50-K40-2
備注：其他法蘭及饋通組合請咨詢客服

SHV50 /SHVD50 / SHVDF50同軸饋通+焊接版選型表
饋通數量	SHV50型號	SHVD50型號	SHVDF50型號
1	MT140-SHV50-WV	MT140-SHVD50-WV	MT140-SHVDF50-WV

SHV50 /SHVD50 / SHVDF50同軸饋通相關配件
	SHV50同軸饋通相關配件		SHVD50同軸饋通相關配件	SHVDF50同軸饋通相關配件
真空端連接器	MT160-PISC-1.8 MT145-CON-SSHV50-VAC		MT145-CON-SHV-VAC	MT145-CON-SHV-VAC
真空線纜	MT165-PTFE50同軸線，MT165-KAP50同軸線，MT165-KAPM系列
真空端連接器+線纜	MT145-SSHV50-FX-PTFE50-500-VAC等	MT145-SHV-FX-PTFE50-500-VAC等		MT145-SHV-FX-PTFE50-500-VAC等
大氣端連接器	MT145-CON-SHV-AIR
大氣端連接器+線纜	MT145-SHV-FX-500-AIR等
