高功率真空饋通導體直徑2.4mm

高功率饋通可選1/2/4/8/12針（可定制），電極可選鎳、銅等多種材質，電極直徑2.4mm。最高電壓為14KV，其中銅電極最大電流為50A，鎳電極最大電流為15A。

立即咨詢立即咨詢

咨詢電話：15301310116

微信：15301310116Email：sales@madison-tech.com

產品詳情

高功率饋通可選1/2/4/8/12針（可定制），饋通材質為不銹鋼和陶瓷，電極可選鎳、銅等多種材質，電極直徑2.4mm。最高電壓為14KV，其中銅電極最大電流為50A，鎳電極最大電流為15A。當電壓為5KV時，銅電極最大電流為30A，鎳電極為15A。溫度范圍-200~450℃，極限真空<1E-10mbar。由于饋通尺寸較小，適用于尺寸受限的應用場景，可咨詢定制其他法蘭饋通和電極材質組合，或選擇可焊接版饋通。可選配饋通兩端的連接器及線纜。

產品特征

高功率饋通。

多種材質可選：鎳、銅，其他材質可咨詢客服。

尺寸小，適用尺寸受限的應用場景。

可選配兩端的連接器及線纜。

可根據需求定制法蘭和饋通。

產品參數

2.4mm高功率饋通規格參數
材質	不銹鋼、陶瓷
導體材質	鎳(Ni)、銅(Cu)
導體直徑?	2.4mm
最高電壓	14KV DC
最大電流	50A
溫度范圍	-200℃~450℃
極限真空	<1×10^-10 mbar
漏率	<1×10^-12 Pa·m³/s He

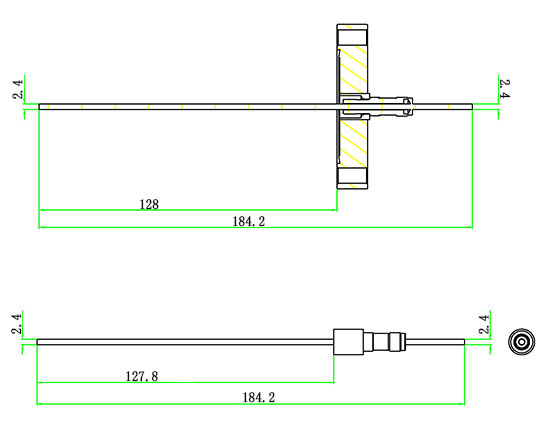

產品尺寸

高功率真空饋通尺寸

5KV 30A高功率真空饋通+CF法蘭選型表
針數	導體材質	導體直徑	電流(A)	電壓(KV)	CF16法蘭對應型號	CF40法蘭對應型號
1	銅(Cu)	2.4	30	5	MT150-24CU5K-C16	MT150-24CU5K-C40
2	銅(Cu)	2.4	30	5	MT150-24CU5K-2-C16	MT150-24CU5K-2-C40
4	銅(Cu)	2.4	30	5	/	MT150-24CU5K-4-C40
8	銅(Cu)	2.4	30	5	/	MT150-24CU5K-8-C40
12	銅(Cu)	2.4	30	5	/	MT150-24CU5K-12-C40
1	鎳(Ni)	2.4	15	5	MT150-24NI5K-C16	MT150-24NI5K-C40
2	鎳(Ni)	2.4	15	5	MT150-24NI5K-2-C16	MT150-24NI5K-2-C40
4	鎳(Ni)	2.4	15	5	/	MT150-24NI5K-4-C40
8	鎳(Ni)	2.4	15	5	/	MT150-24NI5K-8-C40
12	鎳(Ni)	2.4	15	5	/	MT150-24NI5K-12-C40

14KV 50A高功率真空饋通+CF法蘭選型表
針數	導體材質	導體直徑	電流(A)	電壓(KV)	CF16法蘭對應型號	CF40法蘭對應型號
1	銅(Cu)	2.4	50	14	MT150-24CU14K-C16	MT150-24CU14K-C40
2	銅(Cu)	2.4	50	14	MT150-24CU14K-2-C16	MT150-24CU14K-2-C40
4	銅(Cu)	2.4	50	14	/	MT150-24CU14K-4-C40
1	鎳(Ni)	2.4	15	14	MT150-24NI14K-C16	MT150-24NI14K-C40
2	鎳(Ni)	2.4	15	14	MT150-24NI14K-2-C16	MT150-24NI14K-2-C40
4	鎳(Ni)	2.4	15	14	/	MT150-24NI14K-4-C40
備注：其他法蘭和導體材質的組合請咨詢客服。

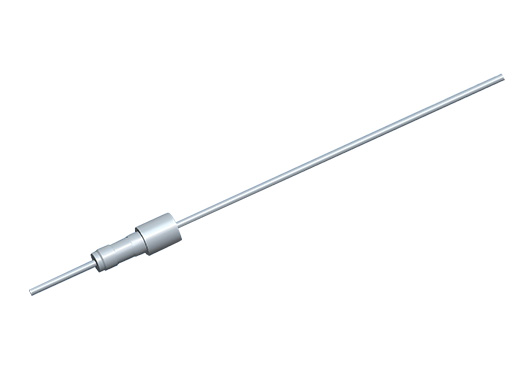

高功率真空饋通+焊接版選型表
針數	導體材質	導體直徑	電流(A)	電壓(KV)	型號
1	銅(Cu)	2.4	30	5	MT150-24CU5K-WV
1	鎳(Ni)	2.4	15	5	MT150-24NI5K-WV
1	銅(Cu)	2.4	50	14	MT150-24CU14K-WV
1	鎳(Ni)	2.4	15	14	MT150-24NI14K-WV
