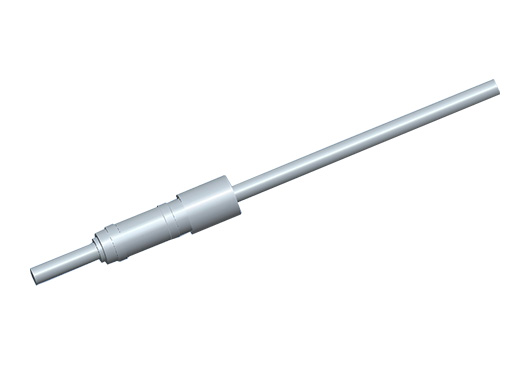

高功率真空饋通多種導體直徑

更高功率的單針饋通可提供多種導體直徑，包括4.0mm、6.35mm、9.65mm和19mm等。最高電壓5KV，最大電流600A（直徑19mm的銅電極最高電壓為3KV）。

立即咨詢立即咨詢

咨詢電話：15301310116

微信：15301310116Email：sales@madison-tech.com

產品詳情

更高功率的單針饋通可提供多種導體直徑，包括4.0mm、6.35mm、9.65mm和19mm等。饋通材質為不銹鋼和陶瓷，導體可選鎳、不銹鋼、銅等多種材質。最高電壓為5KV，最大電流為600A（直徑19mm的銅電極最高電壓為3KV）。以銅電極為例，直徑4.0mm的最大電流為100A（最高電壓5KV），直徑6.35mm的最大電流為150A（最高電壓5KV），直徑9.65mm的最大電流250A（最高電壓3KV）。由于饋通尺寸較小，適用于尺寸受限的應用場景，可咨詢定制法蘭饋通及其他導體材質，或選擇可焊接版饋通。可選配饋通兩端的連接器及線纜。

產品特征

高功率饋通。

多種材質可選：鎳、銅、不銹鋼，其他材質可咨詢客服。

尺寸小，適用尺寸受限的應用場景。

可選配兩端的連接器及線纜。

可根據需求定制法蘭和饋通。

產品參數

高功率真空饋通規格參數
材質	不銹鋼、陶瓷
導體材質	鎳(Ni)、不銹鋼(SS)、銅(Cu)等
導體直徑?	4.0/6.35/9.65/19 mm 等
最高電壓	12KV
最大電流	600A
溫度范圍	-200℃~450℃
極限真空	<1×10^-10 mbar
漏率	<1×10^-12 Pa·m³/s He

產品尺寸

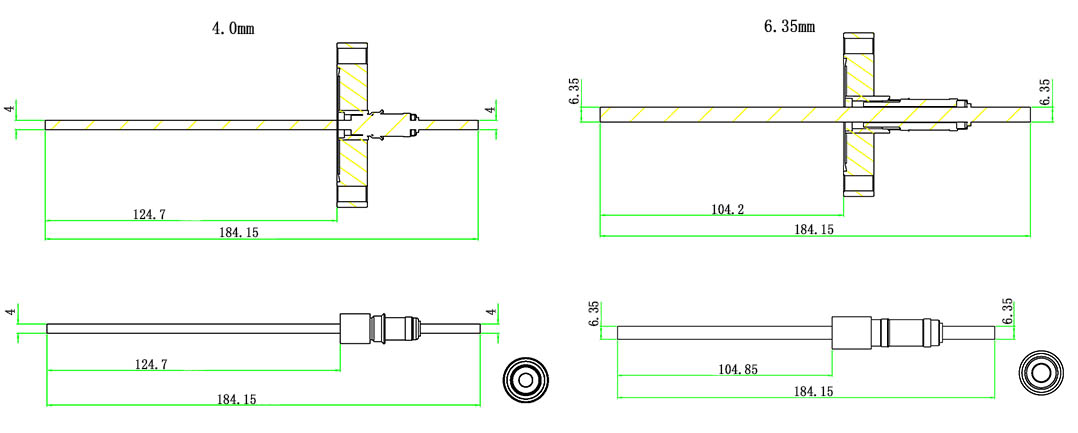

高功率真空饋通尺寸

高功率真空饋通+CF/KF法蘭選型表
針數	法蘭	導體材質	導體直徑(mm)	電流(A)	電壓(KV)	型號
1	CF16	銅(Cu)	4	100	5	MT150-40CU5K-C16
2	CF40	銅(Cu)	4	100	5	MT150-40CU5K-C40-2
1	CF16	銅(Cu)	6.35	180	12	MT150-63CU12K-C16
4	CF40	銅(Cu)	6.35	180	12	MT150-63CU12K-C40-4
1	KF16	銅(Cu)	6.35	180	12	MT150-63CU12K-K16
4	KF40	銅(Cu)	6.35	180	12	MT150-63CU12K-K40-4
1	CF16	銅(Cu)	9.65	300	8	MT150-96CU8K-C16
1	KF16	銅(Cu)	9.65	300	8	MT150-96CU8K-K16
1	CF40	銅(Cu)	19	800	8	MT150-190CU8K-C40
1	KF40	銅(Cu)	19	600	8	MT150-190CU8K-K40
備注：1. 4.0 mm直徑的導體還可選用Ni做導體，最大電流為30A。 2. 6.35 mm直徑的導體還可選用Ni和SS做導體，最大電流分別為75A和7A。 3. 其他法蘭和導體材質的組合請咨詢客服。

高功率真空饋通+焊接版選型表
針數	導體材質	導體直徑(mm)	電流(A)	電壓(KV)	焊接尺寸(mm)	型號
1	銅(Cu)	4	100	5	11	MT150-40CU5K-WV
1	鎳(Ni)	4	30	5	11	MT150-40NI5K-WV
1	銅(Cu)	6.35	180	12	15.8	MT150-63CU12K-WV
1	鎳(Ni)	6.35	55	12	15.8	MT150-63NI12K-WV
1	不銹鋼(SS)	6.35	7	12	15.8	MT150-63SS12K-WV
1	銅(Cu)	9.65	300	8	19	MT150-96CU8K-WV
1	銅(Cu)	19	800	8	28.5	MT150-190CU8K-WV

高功率真空饋通相關配件
4.0mm直徑饋通連接器	MT160-PISC-4.0
6.35mm直徑饋通連接器	MT160-PISC-6.6
9.65mm直徑饋通連接器	MT160-CLAMP-9.6
19mm直徑饋通連接器	MT160-CLAMP-19
真空線纜	MT165-KAPM系列
